طريقة ضبط مدار الـ C-Band سنتر على الأقمار الصناعية

طريقة ضبط مدار الـ C-Band سنتر على الأقمار الصناعية – دليل شامل 2026

يعتبر ضبط مدار الـ C-Band سنتر على الأقمار الصناعية من المهارات الأساسية التي يحتاجها كل هواة ومحترفي تركيب الأطباق الفضائية. فالنظام C-Band (أو ما يعرف بالسي باند) يختلف تماماً عن نظام Ku-Band الشائع، حيث يعمل على ترددات تتراوح بين 3.7 إلى 4.2 جيجاهرتز، مما يمنحه قدرة فائقة على اختراق الغلاف الجوي ومقاومة ظروف الطقس السيئة مثل الأمطار الغزيرة والضباب.

مع تزايد الاعتماد على الأقمار الصناعية في بث القنوات العربية والدولية، أصبح من الضروري إتقان طريقة ضبط مدار الـ C-Band سنتر للحصول على أفضل جودة إشارة ممكنة. سواء كنت تمتلك طبقاً بحجم 180 سم أو 240 سم، فإن فهم أساسيات الضبط الصحيح سيوفر عليك الكثير من الوقت والجهد.

في هذا الدليل الشامل، سنأخذك خطوة بخطوة في رحلة تعلم طريقة ضبط مدار الـ C-Band سنتر على الأقمار، بدءاً من فهم الأساسيات ومروراً بالأدوات المطلوبة ووصولاً إلى تقنيات الضبط المتقدمة التي تضمن لك الحصول على أعلى نسبة إشارة ممكنة.

الرقم	العنوان
1	ما هو نظام C-Band وما الفرق بينه وبين Ku-Band
2	الأدوات والمعدات اللازمة لضبط مدار C-Band
3	اختيار الموقع المناسب لتركيب طبق السي باند
4	تجميع وتثبيت طبق C-Band بشكل صحيح
5	ضبط إعدادات الرسيفر لنظام C-Band
6	طريقة ضبط مدار الـ C-Band سنتر خطوة بخطوة
7	فهم واستخدام الفيبرة (البلاطة) في عدسة C-Band
8	ضبط الاستقطاب في نظام C-Band (R/L و V/H)
9	أفضل الترددات لضبط سنتر الأقمار العربية
10	مشاكل 5G وتأثيرها على إشارة C-Band وحلولها
11	الأخطاء الشائعة في ضبط طبق C-Band وكيفية تجنبها
12	نصائح الخبراء للحصول على أفضل إشارة C-Band
13	الأسئلة الشائعة (FAQ)
14	الخاتمة

Main Content

1. ما هو نظام C-Band وما الفرق بينه وبين Ku-Band

1.1 تعريف نظام C-Band

نظام C-Band هو أحد أنظمة استقبال البث الفضائي التي تعمل في نطاق الترددات ما بين 4 إلى 8 جيجاهرتز، مع تركيز الاستقبال الأرضي على الترددات من 3.7 إلى 4.2 جيجاهرتز . يتميز هذا النظام بقدرته على توفير تغطية واسعة وإشارة ثابتة حتى في الظروف الجوية الصعبة.

1.2 الفرق بين C-Band و Ku-Band

الميزة	C-Band	Ku-Band
نطاق التردد	3.7 - 4.2 جيجاهرتز	10.7 - 12.75 جيجاهرتز
حجم الطبق المطلوب	كبير (180 - 240 سم)	صغير (60 - 120 سم)
تأثر بالأمطار	منخفض	مرتفع
جودة الإشارة	ثابتة ومستقرة	تتأثر بالظروف الجوية
نوع LNB	LNB C-Band بتردد 5150	LNB Ku-Band بتردد 9750/10600
الاستقطاب	دائري (R/L) وأفقي/عمودي (H/V)	أفقي/عمودي (H/V)

1.3 مميزات نظام C-Band

مقاومة الطقس: إشارات C-Band أقل تأثراً بتساقط الأمطار مقارنة بـ Ku-Band.
تغطية واسعة: مناسبة للمناطق الريفية والنائية.
تنوع القنوات: توفر باقات متنوعة من القنوات العربية والدولية.
ثبات الإشارة: إشارة أكثر استقراراً على مدار اليوم.

2. الأدوات والمعدات اللازمة لضبط مدار C-Band

قبل البدء في عملية ضبط مدار الـ C-Band سنتر، تأكد من توفر الأدوات والمعدات التالية:

2.1 المعدات الأساسية

طبق C-Band: يفضل أن يكون بحجم 180 سم إلى 240 سم للحصول على أفضل استقبال.
عدسة LNB من نوع C-Band: بتردد داخلي 5150.
حامل تثبيت الطبق: لتثبيت الطبق على السطح أو الحائط.
رسيفر يدعم نظام C-Band: يدعم تردد LNB 5150.
كابل coaxal: لنقل الإشارة من العدسة إلى الرسيفر.
معدات التأريض: للحماية من الصواعق والتيارات الكهربائية.

2.2 الأدوات المساعدة

مفك براغي ومفتاح ربط: لتثبيت البراغي والصواميل.
ميزان ماء: للتأكد من استواء الطبق.
بوصلة: لتحديد الاتجاه الصحيح للقمر.
جهاز قياس الإشارة (Satellite Finder): لتسهيل عملية الضبط.
هاتف ذكي: مع تطبيقات تحديد اتجاه الأقمار.

3. اختيار الموقع المناسب لتركيب طبق السي باند

3.1 خط الرؤية المباشر

أهم عامل في نجاح تركيب طبق C-Band هو وجود خط رؤية مباشر بين الطبق والقمر الصناعي. تأكد من عدم وجود عوائق مثل:

الأشجار العالية
المباني المجاورة
الأبراج أو الهوائيات الأخرى

نصيحة: في معظم المناطق العربية، يكون الاتجاه المثالي نحو السماء الجنوبية.

3.2 ارتفاع التركيب

تركيب الطبق في مكان مرتفع (مثل سطح المنزل) يحسن من جودة الاستقبال. تأكد من:

تثبيت الحامل بشكل محكم
قدرة الحامل على تحمل الرياح والعوامل الجوية

3.3 سهولة الوصول للصيانة

اختر موقعاً يسهل الوصول إليه لإجراء الصيانة الدورية وتعديلات الضبط عند الحاجة.

4. تجميع وتثبيت طبق C-Band بشكل صحيح

4.1 تجميع أجزاء الطبق

اتبع التعليمات المرفقة مع الطبق لتجميع الأجزاء بشكل صحيح:

ربط قطع الطبق ببعضها باستخدام البراغي المخصصة
تركيب الحامل الخلفي لتثبيت الطبق
تثبيت ذراع العدسة (الـ Arm) في مكانها

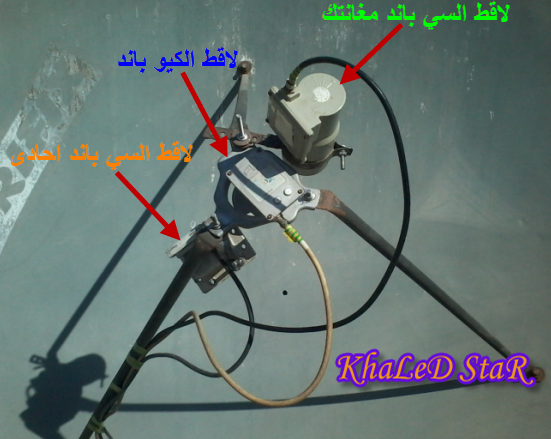

4.2 تركيب العدسة (LNB)

عدسة C-Band هي قلب نظام الاستقبال. عند تركيبها، انتبه إلى:

ضبط تردد العدسة في الرسيفر على 5150
إذا تم تركيب العدسة ناحية اليمين من لاقط Ku-Band، سيكون الاستقبال أفضل للأقمار الغربية
إذا تم تركيب العدسة ناحية اليسار، سيكون الاستقبال أفضل للأقمار الشرقية

4.3 تثبيت الطبق على الحامل

ثبت الطبق على الحامل باستخدام البراغي
تأكد من أن الطبق في وضع مستقيم باستخدام ميزان الماء
اربط البراغي بشكل محكم ولكن ليس بشكل مفرط لتسهيل عملية الضبط لاحقاً

5. ضبط إعدادات الرسيفر لنظام C-Band

5.1 إضافة قمر جديد في الرسيفر

لضبط مدار الـ C-Band سنتر، اتبع الخطوات التالية في الرسيفر:

اضغط على زر القائمة (Menu) الرئيسية
اختر أمر التركيب (Installation)
أدخل الرقم السري (غالباً أربعة أصفار)
اختر أمر ضبط الهوائي (Antenna Setup)
اختر إضافة قمر جديد (Add New Satellite)

5.2 ضبط تردد LNB

اضبط تردد LNB على 5150 (وهو التردد القياسي لأنظمة C-Band)
تأكد من اختيار نوع LNB الصحيح (C-Band)

5.3 إدخال ترددات الضبط

أدخل تردداً قوياً لضبط القمر، مثل:

الاستقطاب: حسب نوع القمر (R/L أو V/H)
معدل الترميز: حسب التردد المستخدم

6. طريقة ضبط مدار الـ C-Band سنتر خطوة بخطوة

6.1 الخطوة الأولى: تحديد الموقع المداري للقمر

استخدم تطبيق هاتف ذكي أو موقع إلكتروني لتحديد زاوية السمت (Azimuth) و زاوية الارتفاع (Elevation) للقمر المطلوب حسب موقعك الجغرافي
استخدم البوصلة لتوجيه الطبق في الاتجاه الصحيح

6.2 الخطوة الثانية: الضبط المبدئي للطبق

حركة الطبق أفقياً (السمت): حرك الطبق ببطء يميناً ويساراً حتى تظهر الإشارة على جهاز القياس أو على شاشة الرسيفر
حركة الطبق عمودياً (الارتفاع): بعد الحصول على إشارة أولية، ابدأ بتعديل زاوية الارتفاع للحصول على أعلى نسبة إشارة

ملاحظة: في نظام C-Band، يفضل البدء بضبط القمر على نظام Ku-Band أولاً ثم الانتقال إلى C-Band.

6.3 الخطوة الثالثة: الضبط الدقيق باستخدام تردد قوي

استخدم أقوى تردد على القمر المستهدف للحصول على أعلى إشارة. على سبيل المثال، للوقوف على القمر Intelsat 20 عند المدار 68 شرق، استخدم التردد 4094 L أو 3680.

6.4 الخطوة الرابعة: ضبط بؤرة العدسة

حرك العدسة لأمام وللخلف على ذراع الطبق حتى تحصل على أعلى نسبة إشارة
تأكد من أن العدسة في بؤرة الطبق تماماً للحصول على أفضل استقبال

6.5 الخطوة الخامسة: تثبيت الطبق نهائياً

بعد الحصول على أعلى نسبة إشارة ممكنة:

اربط جميع البراغي بشكل محكم
تأكد من أن الطبق لا يتحرك بفعل الرياح
قم بعمل بحث أعمى (Blind Scan) للحصول على جميع القنوات المتاحة

7. فهم واستخدام الفيبرة (البلاطة) في عدسة C-Band

7.1 ما هي الفيبرة؟

الفيبرة (وتعرف أيضاً بالبلاطة أو الصابونة) هي قطعة صغيرة توضع داخل عدسة C-Band لتحويل الاستقطاب من دائري (Circular) إلى خطي (Linear) أو العكس.

7.2 متى نحتاج إلى الفيبرة؟

الأقمار الغربية: تحتاج إلى فيبرة لأنها تعمل بالاستقطاب الدائري R/L
الأقمار الشرقية: معظمها يعمل بالاستقطاب العادي V/H ولا يحتاج إلى فيبرة، باستثناء الأقمار الروسية

7.3 مقاسات الفيبرة المثالية

القياس	الطول	العرض	السمك
المقياس المثالي	6 سم	3.5 سم	6 ملم

تنبيه: يمكن استخدام قطعة من الخشب الأبلكاش أو السيراميك كبديل للفيبرة، مع مراعاة المقاسات المذكورة.

7.4 طريقة تركيب الفيبرة

أدخل الفيبرة في فتحة العدسة
تأكد من أنها تدخل بشكل محكم (حشر) داخل العدسة
جرب وضع الفيبرة في اتجاهات مختلفة للحصول على أفضل إشارة

8. ضبط الاستقطاب في نظام C-Band (R/L و V/H)

8.1 أنواع الاستقطاب في C-Band

استقطاب دائري (Circular): يرمز له بـ R (يمين) و L (يسار)
استقطاب خطي (Linear): يرمز له بـ H (أفقي) و V (عمودي)

8.2 كيفية ضبط الاستقطاب

مع الفيبرة: الاستقطاب يصبح R = H و L = V
بدون فيبرة: الاستقطاب يبقى V/H حسب ضبط العدسة

8.3 تعديل زاوية الاستقطاب (Skew)

أدر العدسة ببطء يميناً ويساراً (دون تحريك الطبق) حتى تحصل على أعلى إشارة
زاوية الاستقطاب المثالية تختلف حسب الموقع الجغرافي والقمر المستهدف

9. أفضل الترددات لضبط سنتر الأقمار العربية

9.1 ترددات قوية لضبط الأقمار على C-Band

القمر الصناعي	الموقع المداري	التردد الموصى به	الاستقطاب	ملاحظات
Intelsat 20	68° شرق	4094 L	دائري	يحتاج فيبرة
Intelsat 906	64° شرق	3680	-	يحتاج فيبرة
Eutelsat 10B	10° شرق	3713 H	أفقي	تردد قوي جداً
Arabsat	26° شرق	حسب التحديثات	-	يفضل استخدام ترددات نشطة

9.2 نصائح لاختيار تردد الضبط

اختر تردداً قوياً ومعروفاً على القمر المستهدف
استخدم ترددات القنوات المفتوحة لتسهيل عملية الضبط
تأكد من أن التردد نشط في وقت الضبط

10. مشاكل 5G وتأثيرها على إشارة C-Band وحلولها

10.1 تأثير شبكات 5G على C-Band

مع انتشار شبكات الجيل الخامس (5G) التي تعمل على ترددات 3.5 جيجاهرتز، أصبح هناك تداخل كبير مع ترددات C-Band (3.7 - 4.2 جيجاهرتز). هذا التداخل يؤدي إلى:

ضعف الإشارة أو انقطاعها
تشويش على القنوات المستقبلة
عدم استقرار الإشارة

10.2 حلول مشكلة تداخل 5G

استخدام فلتر 5G: تركيب فلتر تمرير نطاق (Bandpass Filter) بتردد 3700-4200 ميجاهرتز لحماية العدسة من إشارات 5G
استخدام LNB مقاوم للتداخل: مثل عدسات Titanium المزودة بفلتر عند عتبة 3.8 جيجاهرتز
تحريك الطبق: إذا كان برج 5G قريباً، حاول تحريك الطبق إلى موقع آخر
استخدام كابل محمي: استخدام كابل coaxal عالي الجودة ومحمي من التداخلات

11. الأخطاء الشائعة في ضبط طبق C-Band وكيفية تجنبها

11.1 عدم ضبط تردد LNB بشكل صحيح

الخطأ: نسيان ضبط تردد LNB على 5150 في إعدادات الرسيفر.

الحل: تأكد دائماً من أن تردد LNB مضبوط على 5150 قبل البدء في أي عملية ضبط.

11.2 وضع الفيبرة بشكل خاطئ

الخطأ: استخدام فيبرة بمقاسات غير مناسبة أو وضعها في الاتجاه الخاطئ.

الحل: استخدم المقاسات الصحيحة (6 × 3.5 × 0.6 سم) وتأكد من دخولها بشكل محكم في العدسة.

11.3 إهمال ضبط بؤرة العدسة

الخطأ: تثبيت العدسة بشكل عشوائي دون ضبط البؤرة.

الحل: حرك العدسة للأمام والخلف على ذراع الطبق حتى تحصل على أعلى نسبة إشارة.

11.4 عدم مراعاة تأثير الرياح

الخطأ: عدم تثبيت الطبق بشكل محكم، مما يؤدي إلى تحركه بفعل الرياح.

الحل: اربط جميع البراغي بشكل محكم بعد الانتهاء من الضبط، واستخدم أوزان إضافية إذا لزم الأمر.

11.5 استخدام طبق غير مناسب

الخطأ: محاولة استقبال C-Band على طبق صغير (أقل من 180 سم).

الحل: استخدم طبقاً بحجم 180 سم على الأقل، ويفضل 240 سم للحصول على إشارة ثابتة.

12. نصائح الخبراء للحصول على أفضل إشارة C-Band

12.1 نصائح قبل البدء

تحديد الأقمار المستهدفة: حدد مسبقاً الأقمار التي ترغب في استقبالها
جمع المعلومات: احصل على زوايا السمت والارتفاع لكل قمر حسب موقعك
تجهيز الأدوات: تأكد من توفر جميع الأدوات قبل الصعود إلى السطح

12.2 نصائح أثناء الضبط

الضبط التدريجي: قم بتعديل الطبق ببطء شديد (بضعة مليمترات في كل مرة)
استخدام مساعد: وجود شخص يساعدك في مراقبة شاشة الإشارة يسهل العملية
البدء بقمر قوي: ابدأ بضبط أقوى قمر في المنطقة ثم انتقل إلى الأقمار الأخرى
تسجيل الإعدادات: دوّن إعدادات كل قمر لتسهيل عملية الضبط مستقبلاً

12.3 نصائح للحفاظ على الإشارة

الصيانة الدورية: افحص الطبق والعدسة والكابلات بشكل دوري
حماية الكابلات: تأكد من أن الكابلات محمية من أشعة الشمس والماء
تحديث الترددات: تابع التحديثات الدورية لترددات القنوات
مراقبة تداخل 5G: راقب جودة الإشارة باستمرار، خاصة مع انتشار شبكات 5G

13. الأسئلة الشائعة (FAQ)

س1: ما هو الفرق بين عدسة C-Band وعدسة Ku-Band؟

ج: عدسة C-Band تعمل على ترددات 3.7-4.2 جيجاهرتز بتردد LNB 5150، وتستخدم مع أطباق كبيرة (180-240 سم). أما عدسة Ku-Band فتعمل على ترددات 10.7-12.75 جيجاهرتز بتردد LNB 9750/10600، وتستخدم مع أطباق صغيرة (60-120 سم). إشارات C-Band أكثر مقاومة للظروف الجوية.

س2: كيف أضبط تردد LNB على 5150 في الرسيفر؟

ج: من قائمة التركيب في الرسيفر، اختر إعدادات LNB، ثم غيّر التردد إلى 5150. تأكد من حفظ الإعدادات قبل الخروج.

س3: متى أحتاج إلى استخدام الفيبرة في عدسة C-Band؟

ج: تحتاج إلى الفيبرة عند استقبال الأقمار التي تعمل بالاستقطاب الدائري (R/L)، ومعظمها تقع في الجهة الغربية. الأقمار الشرقية غالباً تعمل بالاستقطاب الخطي (V/H) ولا تحتاج إلى فيبرة.

س4: ما هي المقاسات الصحيحة للفيبرة؟

ج: المقاسات المثالية للفيبرة هي: الطول 6 سم، العرض 3.5 سم، السمك 6 ملم. يمكن استخدام الخشب الأبلكاش أو السيراميك كبديل.

س5: كيف أتغلب على مشكلة تداخل شبكات 5G مع إشارة C-Band؟

ج: يمكنك تركيب فلتر 5G بتردد 3700-4200 ميجاهرتز، أو استخدام LNB مقاوم للتداخل، أو نقل الطبق إلى موقع بعيد عن أبراج 5G.

س6: ما هو أفضل حجم لطبق C-Band؟

ج: يفضل استخدام طبق بحجم 180 سم على الأقل، و240 سم هو الحجم المثالي للحصول على إشارة ثابتة وقوية، خاصة في المناطق ذات التغطية الضعيفة.

س7: كيف أعرف أن العدسة في بؤرة الطبق بشكل صحيح؟

ج: حرك العدسة للأمام والخلف على ذراع الطبق أثناء مراقبة نسبة الإشارة على شاشة الرسيفر. أعلى نسبة إشارة تشير إلى أن العدسة في البؤرة الصحيحة.

س8: ما هو الفرق بين الاستقطاب R/L و V/H في نظام C-Band؟

ج: R/L هو استقطاب دائري (يمين/يسار) ويستخدم مع الفيبرة، حيث R = H و L = V. أما V/H فهو استقطاب خطي (عمودي/أفقي) ويستخدم بدون فيبرة.

س9: كيف أضبط زاوية الاستقطاب (Skew) بشكل صحيح؟

ج: أدر العدسة ببطء يميناً ويساراً (دون تحريك الطبق) حتى تحصل على أعلى نسبة إشارة. الزاوية المثالية تختلف حسب الموقع الجغرافي والقمر المستهدف.

س10: ما هي أفضل الترددات لضبط أقمار C-Band العربية؟

ج: من أفضل الترددات: 4094 L على Intelsat 20 (68° شرق)، 3680 على Intelsat 906 (64° شرق)، و3713 H على Eutelsat 10B (10° شرق).

س11: هل يمكن استخدام تطبيقات الهاتف لضبط طبق C-Band؟

ج: نعم، تتوفر تطبيقات مثل Satellite Finder و Satfinder Dish Pointer التي تساعد في تحديد اتجاه الأقمار وزوايا السمت والارتفاع.

س12: كم مرة أحتاج إلى إعادة ضبط طبق C-Band؟

ج: يفضل إجراء صيانة دورية كل 6-12 شهراً، أو عند ملاحظة ضعف في الإشارة. كما قد تحتاج إلى إعادة الضبط بعد العواصف القوية أو عند ظهور تداخلات من شبكات 5G.

14. الخاتمة

ضبط مدار الـ C-Band سنتر على الأقمار الصناعية هو عملية تتطلب الصبر والدقة والمعرفة التقنية. من خلال اتباع الخطوات المذكورة في هذا الدليل، ستتمكن من الحصول على أفضل إشارة ممكنة والاستمتاع بمشاهدة القنوات بجودة عالية وثبات ممتاز.

تذكر دائماً أن النجاح في ضبط طبق C-Band يعتمد على:

اختيار الموقع المناسب
استخدام المعدات الصحيحة
الضبط الدقيق للزوايا والبؤرة
فهم طبيعة الاستقطاب واستخدام الفيبرة عند الحاجة
مواكبة التحديثات التكنولوجية مثل فلترات 5G

نأمل أن يكون هذا الدليل الشامل قد أجاب على جميع استفساراتك حول طريقة ضبط مدار الـ C-Band سنتر. إذا كان لديك أي استفسار إضافي، فلا تتردد في مشاركته في التعليقات. ولا تنسَ مشاركة هذا الدليل مع أصدقائك المهتمين بمجال الأقمار الصناعية.

دمتم بخير واستقبال ممتع!
